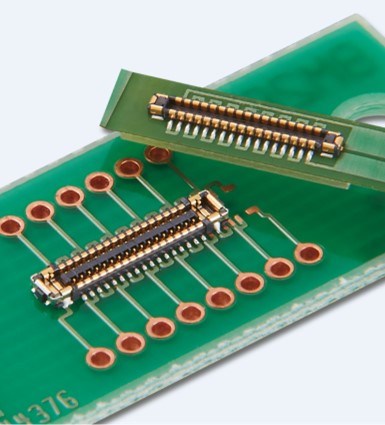

BM28-sarja, Ultra Kompakti, Virta- ja Signaaliliitin, FPC-levyyn USB 3.1 -liitäntä

HIROSE on esitellyt BM28-sarjan liittimiä tarjotakseen kestävän, suuritehoisen ja tilaa säästävän liitäntäratkaisun miniatyrisoituihin sovelluksiin, jotka vaativat USB 3.1 -liitäntää.

BM28-liitinsarja koostuu päistä ja vastaanottimista, jotka tarjoavat yhteyden taso painettuun piiriin (FPC) ja levyyn. Liittimessä on hybridirakenne, joka sisältää signaalikoskettimet, joiden nimellisvirta on 0,3A (40 paikkaa ja alle) / 0,2A (yli 40 paikkaa) ja virtakoskettimet, joiden nimellisvirta on 5A. Liitinten pariliitoksen korkeus on vain 0,6 mm ja syvyys 1,7 mm, mikä tekee siitä yhden pienimmistä hybridiliittimistä maailmassa. Vaikka liittimen mitat ovat kompaktit, suorituskyky ei kärsi, ja liittimet tarjoavat erittäin luotettavan mekaanisen yhteyden ainutlaatuisten 2-piste koskettimien ja pitkän tehokkaan liitäntäpituuden ansiosta, joka on 0,13 mm (signaali) tai 0,10 mm (virta). Liitin tukee nopeaa tiedonsiirtoa jopa 10Gbps asti, ja pinnien sijoittelu on yhteensopiva USB 3.1 toisen sukupolven standardin kanssa. Ohjainkiskot on integroitu koteloon, mikä mahdollistaa laajan 0,3 mm itsensä kohdistavan alueen X- ja Y-suunnassa, mikä helpottaa liitäntää. Metallipinnoitteet ohjainkiskoissa lisäävät kestävyyttä ja estävät vahingot väärin liittämisestä tai tahattomasta irtoamisesta pudotuksen vuoksi. Yhtenäisessä valetussa rakenteessa ei ole aukkoja, mikä estää juotostyynyn kapillaariefektin.

Tärkeimmät ominaisuudet
  • Kosketinmäärä: 6, 10, 16, 18, 20, 24, 30, 34, 36, 40, 44, 46, 50, 58, 60 (signaali) / 2 virta
  • Kosketinväli: 0,35mm
  • Virran nimellisluokitus: 5A virta / 0,3A signaali (40 paikkaa ja alle), 0,2A signaali (yli 40 paikkaa)
  • Kasauskorkeus: 0,6mm
  • Jännitenimellisluokitus: 30V
  • Liitäntäkertojen määrä: 10
  • Halogeenivapaa

Lisätietoja BM28-sarjasta, klikkaa tästä

FH72-sarja, 0.3mm Pitch, One Action Lock, Yläkosketin, FPC-liitin

HIROSE Electric Co. Ltd, maailmanlaajuisesti tunnettu liitinten valmistaja, on esitellyt FH72-sarjan tasotulostettujen piiriliittimien (FPC) teollisiin sovelluksiin.

FH72-sarjassa on ainutlaatuinen yhden toiminnon lukitus, joka mahdollistaa FPC:n asettamisen liittimeen ilman toimilaitteen avaamista. Tämä voidaan tehdä yhdellä kädellä tai automatisoidulla koneella, mikä säästää arvokasta kokoonpanoaikaa ja vähentää liitäntähäiriöitä. Lisäksi FPC on helppo asettaa liittimeen leveän sisäänmenoaukon ansiosta. Korkea FPC:n pidätysvoima saavutetaan vankalla lukitusmekanismilla, joka pitää FPC:n tukevasti paikoillaan. FPC:n oikea sijoitus voidaan tarkistaa visuaalisesti liittimen yläpinnan pienistä aukoista. FH72-sarjan suunnittelu on yhtenäinen, ilman aukkoja, mikä estää juotostyynyn kapillaariefektin. Pieni 0,3 mm väli säästää tilaa levyllä, mikä on ihanteellista pienempiin sovelluksiin. Ihanteellisia sovelluksia ovat esimerkiksi puettavat laitteet, älykotiratkaisut, lääketieteelliset laitteet ja muut.

Tärkeimmät ominaisuudet
  • Kosketinmäärä: 11
  • Välijako: 0.3mm
  • Korkeus: 0.9mm
  • Virran nimellisluokitus: 0.2A Max
  • Käyttölämpötila: -55°C – +85°C
  • Jännitenimellisluokitus: AC/DC 30V

Lisätietoja FH72-sarjasta, klikkaa tästä

Tietoa HIROSEsta

HIROSE Electric Co., Ltd on maailmanlaajuisesti tunnettu japanilainen korkealaatuisten liittimien valmistaja. Vuonna 1937 perustettu HIROSE tarjoaa teknisesti edistyneitä liitinratkaisuja monille eri teollisuudenaloille, kuten teollisuus-, auto-, kuluttaja-, testaus-, lähetys- ja televiestintäteollisuudelle.

Älä epäröi ottaa yhteyttä myyntitiimiimme. Autamme sinua löytämään oikeat ratkaisut tarpeisiisi.

Heikki Heinonen
Tuotepäällikkö
Liittimet & kaapelikokoonpanot
heikki.heinonen@elgood.fi
tel. +358 (0)50 523 1166
